AI视觉产品缺陷检测系统与MES生产系统对接架构及实施指南

在现代智能制造背景下，AI视觉产品缺陷检测系统不再是孤立的质量监控工具，而是生产执行系统（MES）的关键组件。实现两者的高效对接与协同运行，是提升生产节拍、降低误检率及实现数据驱动决策的核心。本文旨在提供从底层架构到上层应用逻辑的全链路实施指南。

对接架构与通信协议选择

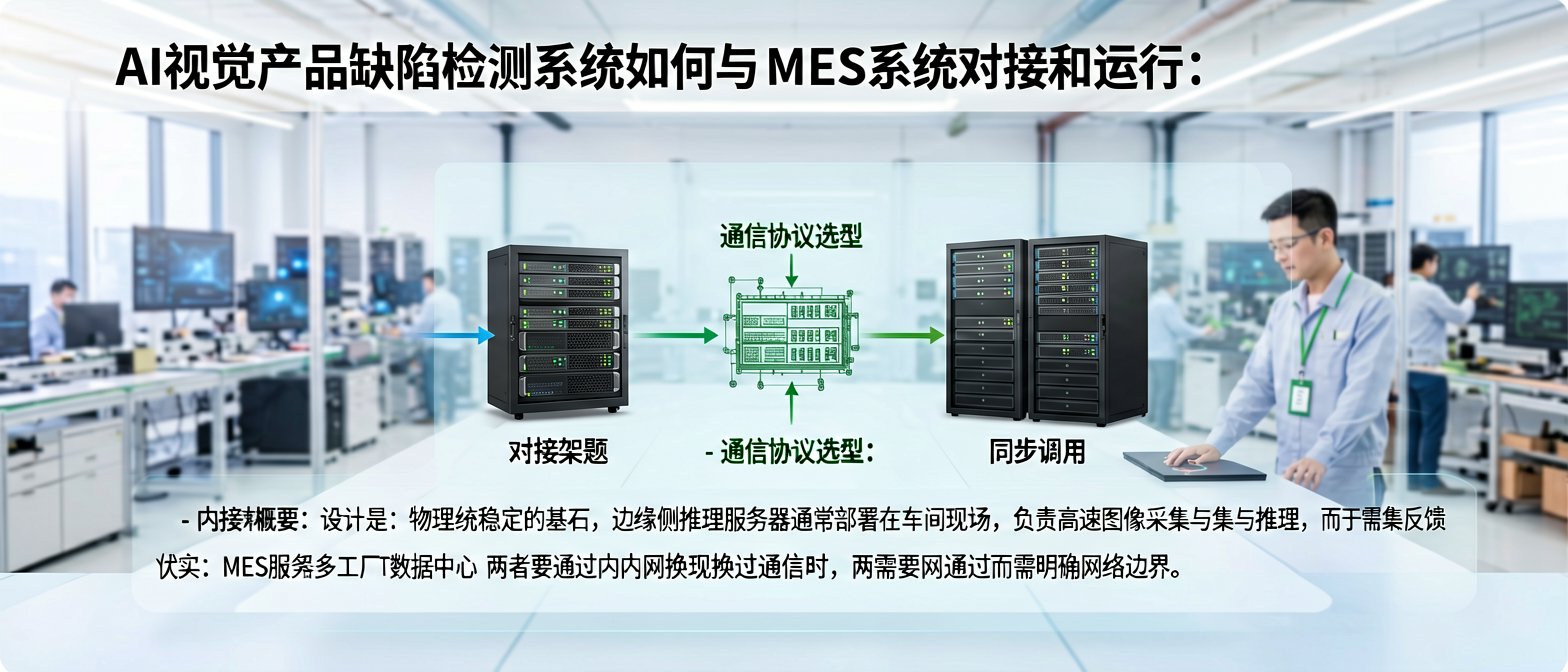

物理拓扑设计是系统稳定的基石。边缘侧推理服务器通常部署在车间现场，负责高速图像采集与推理，而MES服务器多位于工厂IT数据中心。两者通过内网交换机通信时，需明确网络边界。

通信协议选型：
- 同步调用：对于需要即时反馈的Pass/Fail结果，RESTful API (HTTP/HTTPS) 是首选，因其开发成熟、调试方便，适合低延迟场景。
- 异步消息队列：针对高并发生产节拍，若MES需处理大量影像元数据，建议采用 Kafka 或 RabbitMQ。MQTT 则适用于资源受限的现场设备层。异步解耦可避免MES短暂拥塞导致视觉系统停机等待。
网络安全域隔离：车间OT网络与工厂IT网络需严格隔离。推荐部署 OPC UA 网关或专用工业防火墙，通过白名单规则仅开放必要端口，确保数据安全交互，防止外部攻击穿透至核心生产网络。

数据不仅是结果，更是连接两个系统的语言。定义统一的JSON数据结构是实现自动化对接的关键。

字段映射规范：视觉系统需将图像路径、缺陷类别、置信度（Confidence Score）、缺陷坐标及工单号（WO ID）标准化，直接映射至MES的质量检验模块。例如，{ "wo_id": "WO-20231001-001", "defect_type": "scratch", "confidence": 0.98, "img_url": "/edge/imgs/..." } 的结构应成为双方共识的契约。
安全鉴权机制：采用 JWT（JSON Web Token）或 OAuth2.0 进行接口鉴权。每次请求需携带有效Token，防止未授权访问。同时，MES向视觉系统下发SOP（标准作业程序）或动态检测规则时，同样需验证来源合法性，实现双向信任。
闭环控制逻辑：视觉系统推送检测结果，MES据此触发后续分拣或报警；反之，MES下发新的工单参数或检测阈值，视觉系统实时加载并生效。这种双向交互确保了生产一致性与灵活性。

工业环境复杂，网络抖动与系统故障不可避免，鲁棒性设计至关重要。

网络容错：设计接口重试策略（如指数退避），并配置死信队列（DLQ）。当消息发送失败时，暂存至DLQ，待网络恢复后重放，确保生产流程不中断且数据不丢失。
AI误检解决方案：设定置信度阈值，当结果处于“灰色地带”时，自动触发人工介入。集成轻量级人工复检界面，操作员确认后将最终标签回流至系统。这不仅降低误报率对生产节奏的影响，也为模型迭代积累高质量标注数据。
状态同步一致性：建立心跳检测与状态快照机制。若视觉系统宕机，MES需标记对应批次为“质检异常”，避免漏检或重复判定，确保库存数据与实物状态一致。

检测影像的价值随时间累积，构建工业数据湖是实现模型持续进化的关键。

分层存储策略：高频实时数据（如当前批次影像）暂存于边缘网关，满足即时调阅；历史影像通过轻量级API网关定期归档至云端或本地工业数据湖，释放边缘存储压力。
模型迭代闭环：利用长期存储的缺陷影像及人工复核数据，定期微调AI模型，优化检测精度。这是从“自动化检测”迈向“智能化优化”的核心路径。
最佳实践参考：部署轻量级API网关于车间现场，负责协议转换与流量整形，提升网络利用率。参考工业边缘计算网关在数据上传中的压缩与去重技术，平衡带宽成本与数据完整性。
